peilei1031
蘇州昆山的電氣自動化從業者...
級別: 論壇先鋒
精華主題: 0
發帖數量: 385 個
工控威望: 1787 點
下載積分: 978 分
在線時間: 46(小時)
注冊時間: 2013-09-24
最后登錄: 2025-05-18
查看peilei1031的 主題 / 回貼
樓主  發表于: 2018-09-11 10:00

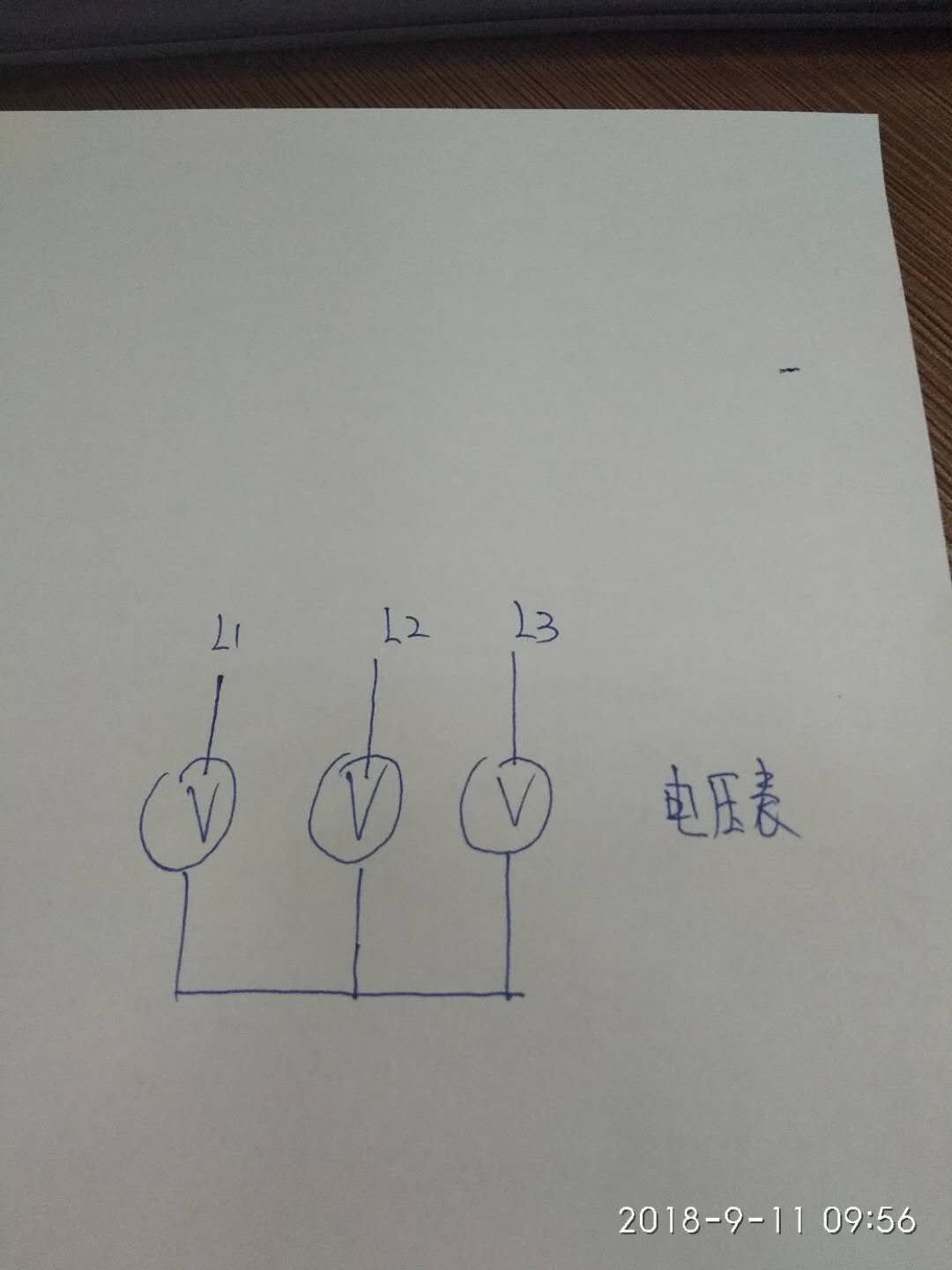

請教像我下面簡易圖畫的方法接線能不能測量相電壓?
yanglinggui
級別: 略有小成
精華主題: 0
發帖數量: 105 個
工控威望: 269 點
下載積分: 5836 分
在線時間: 177(小時)
注冊時間: 2008-10-09
最后登錄: 2025-05-29
查看yanglinggui的 主題 / 回貼
1樓  發表于: 2018-09-11 10:13
你測得電壓是多大,這個圖不對,
本帖最近評分記錄:
  • 下載積分:+2(上官喋血) 所謂相電壓指的是每一相 ..
    peilei1031
    蘇州昆山的電氣自動化從業者...
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 385 個
    工控威望: 1787 點
    下載積分: 978 分
    在線時間: 46(小時)
    注冊時間: 2013-09-24
    最后登錄: 2025-05-18
    查看peilei1031的 主題 / 回貼
    2樓  發表于: 2018-09-11 10:14
    引用
    引用第1樓yanglinggui于2018-09-11 10:13發表的  :
    你測得電壓是多大,這個圖不對,


    三相 380V
    abc2002831
    級別: 略有小成
    精華主題: 0
    發帖數量: 282 個
    工控威望: 456 點
    下載積分: 942 分
    在線時間: 194(小時)
    注冊時間: 2009-05-23
    最后登錄: 2025-06-15
    查看abc2002831的 主題 / 回貼
    3樓  發表于: 2018-09-11 16:57
    三根相線中任意兩根間的電壓稱線電壓,任意一根的相線與零線間的電壓稱相電壓,三相電壓的相位相差120度,線電壓是兩個相的相電壓的矢量和,線電壓與相電壓的大小關系是:線電壓=根號3倍的相電壓。對于市電,相電壓220伏,線電壓是220伏的根號3倍,即380伏。
    lei2322
    級別: 探索解密
    精華主題: 0
    發帖數量: 25 個
    工控威望: 152 點
    下載積分: 1214 分
    在線時間: 23(小時)
    注冊時間: 2018-08-07
    最后登錄: 2024-03-14
    查看lei2322的 主題 / 回貼
    4樓  發表于: 2018-09-11 17:22
    三相電壓表
    hnyyhym
    級別: 家園常客

    精華主題: 0
    發帖數量: 526 個
    工控威望: 678 點
    下載積分: 691 分
    在線時間: 2413(小時)
    注冊時間: 2010-11-20
    最后登錄: 2025-07-05
    查看hnyyhym的 主題 / 回貼
    5樓  發表于: 2018-09-11 18:57
    這個問題,在每個電壓表上并聯一個電阻,比如100k,這樣測量的電壓才比較準,因為每個表內阻不一定相同,再就是三相電壓要基本上平衡,這樣測量的結果才接近相電壓。
    老兔子
    級別: 家園常客
    精華主題: 0
    發帖數量: 683 個
    工控威望: 824 點
    下載積分: 6747 分
    在線時間: 530(小時)
    注冊時間: 2008-06-27
    最后登錄: 2025-07-10
    查看老兔子的 主題 / 回貼
    6樓  發表于: 2018-09-11 19:48
    引用
    引用樓主peilei1031于2018-09-11 10:00發表的 請教相電壓的測量方法 :
    請教像我下面簡易圖畫的方法接線能不能測量相電壓? [attachment=225634]


    你現在這樣的測量方法不就是相電壓了嗎,還想測什么相電壓?
    peilei1031
    蘇州昆山的電氣自動化從業者...
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 385 個
    工控威望: 1787 點
    下載積分: 978 分
    在線時間: 46(小時)
    注冊時間: 2013-09-24
    最后登錄: 2025-05-18
    查看peilei1031的 主題 / 回貼
    7樓  發表于: 2018-09-12 09:43
    引用
    引用第3樓abc2002831于2018-09-11 16:57發表的  :
    三根相線中任意兩根間的電壓稱線電壓,任意一根的相線與零線間的電壓稱相電壓,三相電壓的相位相差120度,線電壓是兩個相的相電壓的矢量和,線電壓與相電壓的大小關系是:線電壓=根號3倍的相電壓。對于市電,相電壓220伏,線電壓是220伏的根號3倍,即380伏。



    感覺又回到上學的時候,當時學會了久了就又忘記了,
    sanlihu
    吉圓
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1209 個
    工控威望: 1754 點
    下載積分: 7588 分
    在線時間: 583(小時)
    注冊時間: 2012-08-31
    最后登錄: 2025-07-11
    查看sanlihu的 主題 / 回貼
    8樓  發表于: 2018-09-12 16:39
    如此,星形點是虛地,三只電壓表同型號時可以。最好還是把虛地接到零線上,所測結果才是準確的。
    吉圓電氣 QQ751673698
    wul2.4g
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1969 個
    工控威望: 2167 點
    下載積分: 48593 分
    在線時間: 560(小時)
    注冊時間: 2009-07-30
    最后登錄: 2025-05-28
    查看wul2.4g的 主題 / 回貼
    9樓  發表于: 2018-09-12 17:00
    引用
    引用第8樓sanlihu于2018-09-12 16:39發表的  :
    如此,星形點是虛地,三只電壓表同型號時可以。最好還是把虛地接到零線上,所測結果才是準確的。

    8樓正解!
    njshenxian
    級別: 略有小成
    精華主題: 0
    發帖數量: 122 個
    工控威望: 225 點
    下載積分: 120291 分
    在線時間: 357(小時)
    注冊時間: 2017-02-26
    最后登錄: 2025-07-11
    查看njshenxian的 主題 / 回貼
    10樓  發表于: 2018-09-12 17:40
    這人就沒鬧明白什么是相電壓什么是線電壓。
