歐姆龍ch200he怎么和三菱got1000系列的觸摸屏通訊電纜怎么做啊，要不要用用到link模塊啊

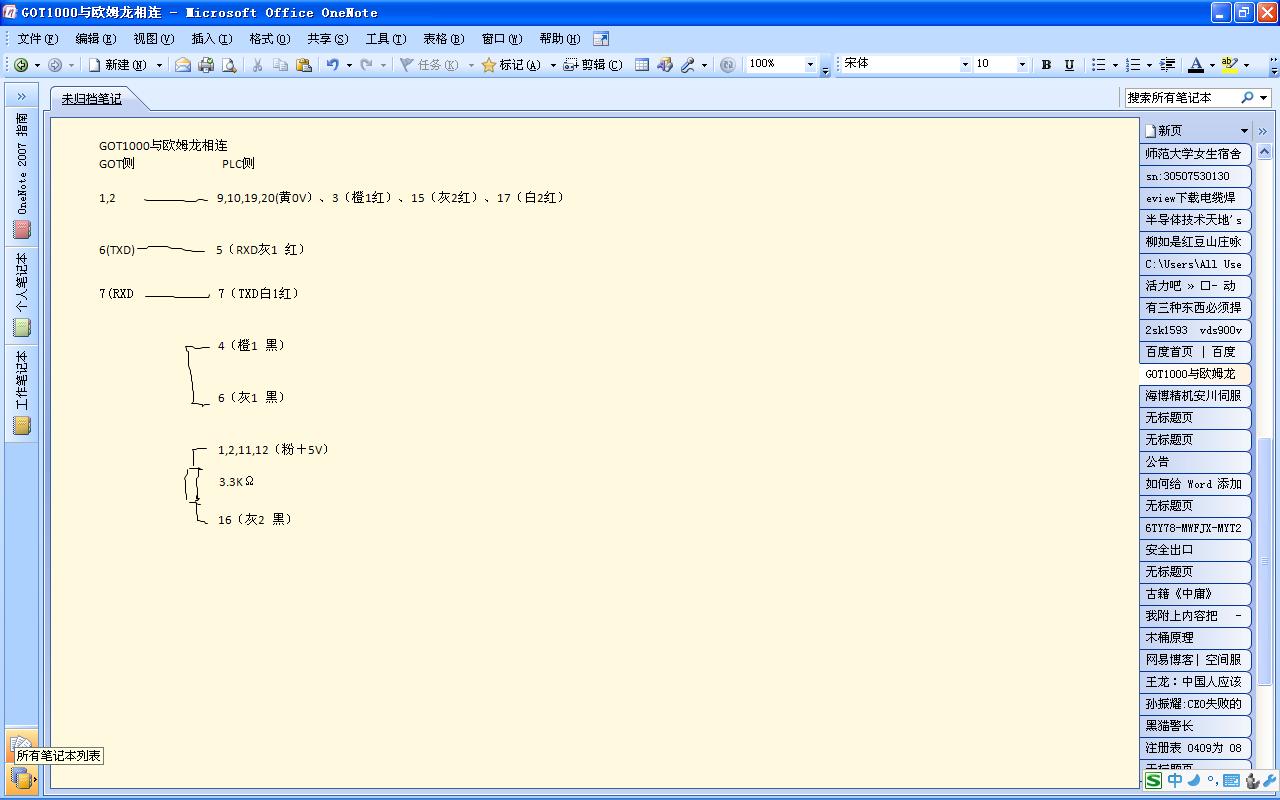

我給個圖給你，一定可以。注意，是那個20針的編程端口。樓上的，9針的太簡單，plc側4，5短接plc9對got的5，2對3，3對2如不行2和3 對調。注意要接got的232接口，如要接422接口，最好要串電阻！參照我的圖r對t,t對r至于rs422在這里和232沒啥區別的

謝謝樓上的朋友，我要的九針的

2樓的朋友，got側怎么是rs422，啊有的看不懂啊

怎么沒人回啊

引用

引用第1樓yuaiwu于2009-09-21 20:06發表的  :
我給個圖給你，一定可以。注意，是那個20針的編程端口。樓上的，9針的太簡單，plc側4，5短接plc9對got的5，2對3，3對2如不行2和3 對調。注意要接got的232接口，如要接422接口，最好要串電阻！參照我的圖r對t,t對r至于rs422在這里和232沒啥區別的

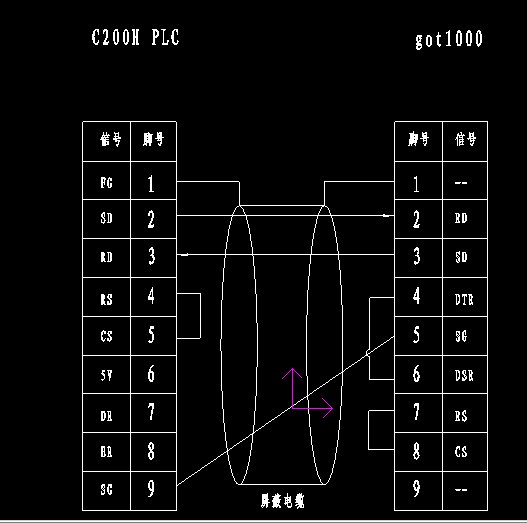

謝謝，請幫我看看我的圖
此系列PLC PLC用hostlink協議，本體串口就支持，引腳定義是：2發送，3接收，45短接，9接地
PLC的DIP5設置ON，就是標準HOSTLINK 9600 172E格式
好用的話我要試了
