樓主發表于: 2010-12-10 23:09

只看樓主 | 小中大

怎么樣能把幾個圖框區CAD圖輸出成一個PDF文件。
比如CAD里有三個A4圖紙，那要輸出成一個PDF文件，內有三頁圖紙。
CAD能做到這個效果嗎？還是用別的軟件轉換？
不知道我說的明白不？

[img]Http://m.xjkz.com.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]

e_newboy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 169 個
工控威望: 268 點
下載積分: 297 分
在線時間: 154(小時)
注冊時間: 2009-04-20
最后登錄: 2025-01-20
查看e_newboy的主題 / 回貼

1樓發表于: 2010-12-11 00:10

只看該作者 | 小中大

你需要安裝一個PDF打印機驅動程序
pdfFactory Pro
打印單張圖框可以選A4

幾張打印在一張里面可以選A3,A2,A1,A0圖紙

本人長期兼職承接電氣自動化項目：
1.熟悉各種品牌PLC程序設計，上位機組態編程，人機界面HMI編程，工業通訊網絡，設備設施物聯上云（IOT），數據采集，變頻器、伺服電機、步進電機驅動等綜合應用；
2.可承接各種PLC、觸摸屏、上位機代寫服務，系統集成、節能改造等項目，CAD出圖。
3.服務周到、價格實惠，期待與你的合作，聯系電話/微信：15875502770

huanghuiqun

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 56 個
工控威望: 197 點
下載積分: 467 分
在線時間: 225(小時)
注冊時間: 2008-08-26
最后登錄: 2024-10-28
查看huanghuiqun的主題 / 回貼

2樓發表于: 2010-12-11 00:32

只看該作者 | 小中大

你需要安裝一個PDF打印機驅動程序
pdfFactory Pro
打印單張圖框可以選A4

幾張打印在一張里面可以選A3,A2,A1,A0圖紙

樓上說的沒有錯�。�！

廣州匯巨自動化－－食用菌工廠化培植環境設計 13902292428

再見理想

雖然時間很遙遠，但從未停止過。

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1558 個
工控威望: 1438 點
下載積分: 22801 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的主題 / 回貼

3樓發表于: 2010-12-11 06:48

只看該作者 | 小中大

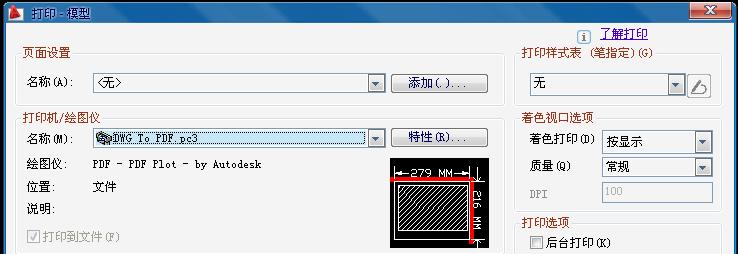

圖片：

我的CAD有PDF的輸出的。
以前要是有兩個的A4的圖紙輸出PDF的話，圖櫃會選上兩個圖紙輸出成PDF後，就成一個PDF文件中在一頁裏居中有那兩個圖框文件。圖框越多，PDF顯示的越小~！

[img]Http://m.xjkz.com.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6784 個
工控威望: 38387 點
下載積分: 5985 分
在線時間: 9565(小時)
注冊時間: 2006-09-13
最后登錄: 2025-02-06
查看cvlsam的主題 / 回貼

4樓發表于: 2010-12-11 07:14

只看該作者 | 小中大

輸出為PDF文檔，然後通過Acrobat之類的PDF編輯軟體合併成一個文檔，如果你的圖層很多，建議你合併圖層後輸出，否則PDF的體積會很大。

Good Luck

mengyu520

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 84 個
工控威望: 231 點
下載積分: 861 分
在線時間: 30(小時)
注冊時間: 2009-08-10
最后登錄: 2024-11-03
查看mengyu520的主題 / 回貼

5樓發表于: 2010-12-11 09:08

只看該作者 | 小中大

裝一個Adobe Acrobat 9 Pro，再打印就可以了

劉建強

勤學，才是進步的根源。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 270 個
工控威望: 449 點
下載積分: 2953 分
在線時間: 549(小時)
注冊時間: 2009-01-23
最后登錄: 2019-01-08
查看劉建強的主題 / 回貼

6樓發表于: 2010-12-11 12:02

只看該作者 | 小中大

學習！

yhnt

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 365 個
工控威望: 1309 點
下載積分: 3396 分
在線時間: 885(小時)
注冊時間: 2009-07-11
最后登錄: 2024-04-12
查看yhnt的主題 / 回貼

7樓發表于: 2010-12-11 12:41

只看該作者 | 小中大

學習了

fjqz00

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1305 個
工控威望: 1462 點
下載積分: 8006 分
在線時間: 366(小時)
注冊時間: 2007-04-16
最后登錄: 2025-02-05
查看fjqz00的主題 / 回貼

8樓發表于: 2010-12-11 17:23

只看該作者 | 小中大

安裝pdfFactory Pro虛擬打印軟件
選擇其中一張圖，按打印，彈出PDF保存對話框時，先不要按“保存”，繼續回到CAD里面去，打印第二張……直到你所有的都打完，再回到PDF生成的那個對話框，你會看到里面已經有好多張圖等待打印了，這時按“保存”，輸入文件名，這樣就能好多張圖在一個PDF文件了。我經常這么做
附件的案例不知是不是你想要的。

附件：
