電氣控制電路

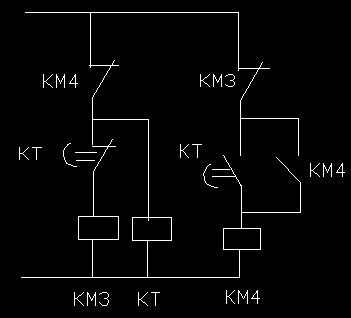

請各位大俠幫我看一下下面的電路存不存在競爭冒險現象？原因？

jik.zhang

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jik.zhang的主題 / 回貼

1樓發表于: 2011-03-31 13:19

只看該作者 | 小中大

KM3觸點有問題

etdssdabb

只有學而知之，沒有生而知之

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 359 個
工控威望: 676 點
下載積分: 7861 分
在線時間: 231(小時)
注冊時間: 2010-03-16
最后登錄: 2019-04-15
查看etdssdabb的主題 / 回貼

2樓發表于: 2011-03-31 14:24

只看該作者 | 小中大

這個電路好向星-三角啟動的后面一點，沒有多大的問題。

maoaudrey

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看maoaudrey的主題 / 回貼

3樓發表于: 2011-03-31 16:27

只看該作者 | 小中大

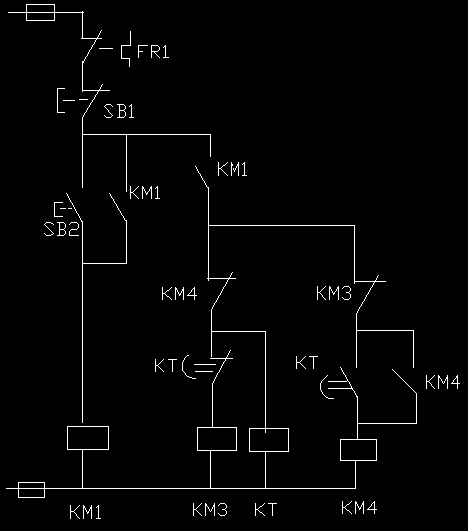

是星-三角降壓啟動的一部分圖，現將整個控制電路放上去
[upload=1]

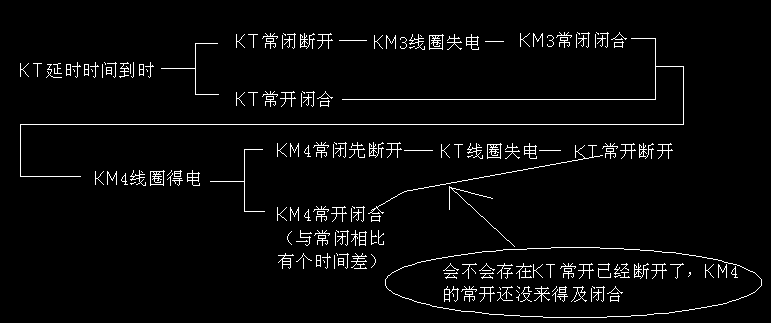

我想問的是：
[upload=2]

maoaudrey

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看maoaudrey的主題 / 回貼

4樓發表于: 2011-03-31 16:36

只看該作者 | 小中大

是星-三角降壓啟動的一部分圖，現將整個控制電路放上去

我的問題是

青衣

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看青衣的主題 / 回貼

5樓發表于: 2011-03-31 17:05

只看該作者 | 小中大

KT常開是通電后延時閉合，KM4常開則是通電立即閉合。那個KT的延時是你自己設置的，你可以換回普通的嗎？

w80859

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 209 個
工控威望: 521 點
下載積分: 3248 分
在線時間: 1781(小時)
注冊時間: 2007-12-23
最后登錄: 2025-07-12
查看w80859的主題 / 回貼

6樓發表于: 2011-03-31 17:22

只看該作者 | 小中大

這個還不好理解嗎？看圖知道如果KM4不閉合的話KT一直得電,也就是KT的延時閉合觸點一直接通到KM4常開閉合后才打開。

yjhdlp

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 478 個
工控威望: 625 點
下載積分: 2081 分
在線時間: 178(小時)
注冊時間: 2010-11-13
最后登錄: 2022-10-15
查看yjhdlp的主題 / 回貼

7樓發表于: 2011-03-31 17:38

只看該作者 | 小中大

沒有問題。

dl2006

沒有女人冷冷清清，女人多了雞犬不寧

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1316 個
工控威望: 5896 點
下載積分: 16821 分
在線時間: 851(小時)
注冊時間: 2006-09-07
最后登錄: 2025-01-08
查看dl2006的主題 / 回貼

8樓發表于: 2011-03-31 18:06

只看該作者 | 小中大

沒問題的

對不起是一種真誠，沒關系是一種風度。如果你付出了真誠，卻得不到風度，那只能說明對方的無知與粗俗

ydc820

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 642 個
工控威望: 625 點
下載積分: 1456 分
在線時間: 893(小時)
注冊時間: 2007-02-24
最后登錄: 2025-05-28
查看ydc820的主題 / 回貼

9樓發表于: 2011-03-31 18:48

只看該作者 | 小中大

這圖不可靠帶時序競爭,如果KM3,KM4是600A以上的接觸器,觸點機械機構離的遠,經常會起動不成功
做這種圖的人好比PLC功底不好的人編出的程序一樣,經常要去補漏洞

樓主留言：

敢問大俠，啟動不成功，是不是指電動機一直處在星形狀態無法切換到三角形狀態啊？

chenpingyg

機械是柱石,電氣是靈魂.

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的主題 / 回貼

10樓發表于: 2011-03-31 18:55

只看該作者 | 小中大

引用
引用第10樓ydc820于2011-03-31 18:48發表的 :
這圖不可靠帶時序競爭,如果KM3,KM4是600A以上的接觸器,觸點機械機構離的遠,經常會起動不成功
做這種圖的人好比PLC功底不好的人編出的程序一樣,經常要去補漏洞

支持

自己的事情自己做.

wbj20008

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 44 個
工控威望: 334 點
下載積分: 659 分
在線時間: 149(小時)
注冊時間: 2007-10-22
最后登錄: 2023-11-23
查看wbj20008的主題 / 回貼

11樓發表于: 2011-03-31 19:24

只看該作者 | 小中大

不可靠
