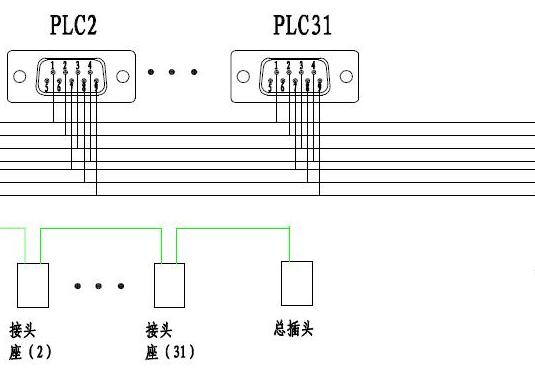

公司使用的幾臺設備是S7-200PLC控制的，原始的PC監控方式為：每臺電腦用一根PPI電纜與1臺設備連接進行監控。目前想進行改造：將多臺設備連接起來（設備之間的距離在通信范圍內），由1臺電腦進行集中監控。硬件連接組網為（見下）：PLC2 上的485串口（母頭）連接1、3、8腳與下一個PLC3的1、3、8串口連接，依次將所有設備都連接起來，在最后一臺設備PLC面板再引一個串口（即：一線2個頭）出來作為“總插頭”。連接到PPI電纜上。且在PLC面板上對每個設備分別進行了編號區分。結果監控軟件打開無法與設備通信，并且PPI電纜上的PPI指示燈不亮。請高手指點，謝謝[

補上圖。

多臺是多少？有錢就使用DP組網，PPI少量的幾臺還過得去

盡量采用西門子的原裝接口吧，自制的可能會有些問題的，另外應當使用串口卡。

其實還有一點沒說明：組網中會用康海nc601串口服務器實現以太網承載拉遠。關鍵是沒用串口服務器直接用PPI電纜跟PC連都不通，也采用直接在PLC出來的串口上接串口服務器省去了PPI，仍然不通。設備數量4臺。

用EM277，DP口鏈接吧。

是的

謝謝分享！

還是用EM277 DP接口的 哦！

思路不對。采取的模式是最古老的，很容易損壞PC的串口。PPI理論最多支持8臺實際一般就是3~5臺，你的 2~31臺肯定是無法實現的。建議（1）PC端有個主站，采用OPC方式共享數據，其他PC讀取數據（2）采用1臺PC主站+5611卡，配合PLC+EM277實現

學習學習
