三菱CC-LINK系統中各個遠程I/O站和遠程設備站之間的通信問題，他們都是把DA,DB數據線分別相連，它們之間是怎么和cpu進行數據通信的

遠程IO站：
           CPU內部繼電器---------------主站模塊遠程輸入RX（緩沖存儲區）--------------------遠程IO輸入-----------外部開關信號
                            FROM指令                                                               連接掃描（自動）

           CPU內部繼電器---------------主站模塊遠程輸出RY（緩沖存儲區）--------------------遠程IO輸出------------外部指示燈
                               TO指令                                                                  連接掃描（自動）
遠程設備站：
           CPU內部繼電器---------------主站模塊遠程輸入RX（緩沖存儲區）--------------------IO輸入-----------外部開關信號
                           FROM指令                                                                連接掃描（自動）

           CPU內部繼電器---------------主站模塊遠程輸出RY（緩沖存儲區）--------------------IO輸出------------外部指示燈
                              TO指令                                                                    連接掃描（自動）

           CPU數據寄存器1---------------主站模塊遠程設備站RWr（緩沖存儲區）--------------------遠程設備站RWr(從站模塊）
                          FROM指令                                                                     連接掃描（自動）

           CPU數據寄存器2---------------主站模塊遠程設備站RWw（緩沖存儲區）--------------------遠程設備站RWw(從站模塊）
                              TO指令                                                                           連接掃描（自動）

參考FX系列PLC的CC-LINK主站和從站模塊的資料，里面有比較詳細的一些解釋，上面只是一個簡單的數據傳輸圖，以FX2N系列PLC為模板，主站模塊是FX2N-16CCL-M,遠程設備站的從站模塊是FX2N-32CCL.

其中主站模塊緩沖存儲區依據你分配的站號已經內部分配好，你只需要弄清楚它和從站之間的對應關系就可以了。




學習了

手冊上寫的很清楚，先看手冊才是最重要的

樓上解釋得挺好的

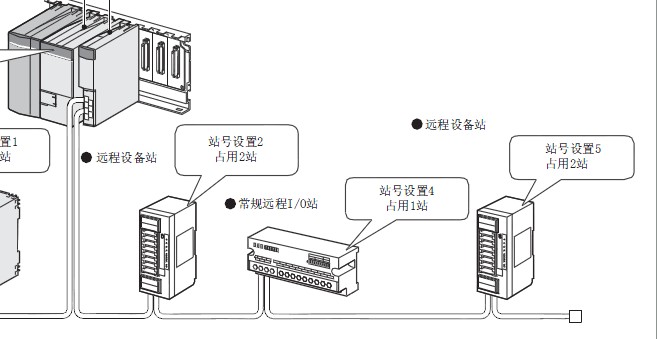

CC-LINK手冊上對于主站與遠程I\O站，主站與遠程設備站以及主站與本地站之間通訊的詳細介紹，樓主看了應該會有收獲。

受教了
