樓主發表于: 2011-07-11 17:42

大家好，買了個二手的屏GT1020-LBD2-C，下載下來的資料和這不一樣，PLC和屏的連接是RS-422的，可是我這個屏的連接方式是RS-232的，在網上買了線，型號是：GT10-C30R4-8P，上面寫著連接圖：黑---SDA，棕---SDB，橙---RDB，黃----RDA，紅-----+5V，綠------SG，小弟我無從入手，希望各位老大支持一下，告訴我怎么接，屏上面的這樣的：SD，RD，ER，DR，SG，RS，CS，NC，NC，這和資料上的完全不一致，到底那條線接那里呢？謝謝各位，請告訴我呀555555555555555555555555555

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 8 篇
發帖數量: 9718 個
工控威望: 8616 點
下載積分: 16826 分
在線時間: 5336(小時)
注冊時間: 2006-08-10
最后登錄: 2025-05-06
查看ymmfa的主題 / 回貼

1樓發表于: 2011-07-12 10:44

只看該作者 | 小中大

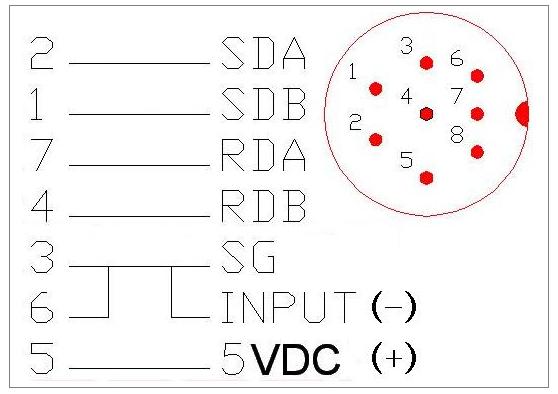

RS422標準按這個圖，多用于連接FX系列PLC

特別注意，現在的連接線都是國產的，每一批線芯的顏色不一樣，你不要管什么色。要測量一下對應的針腳號再去連接

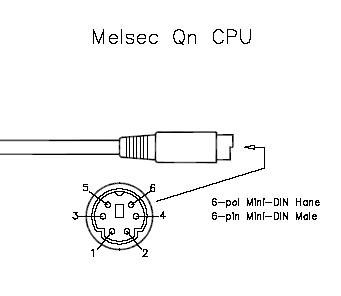

RS232標準一般用于連接Q系列PLC，我記得連接方式與Q系列編程電纜一樣

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

daizhi

一師一地一時一法

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1470 個
工控威望: 1376 點
下載積分: 3901 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的主題 / 回貼

2樓發表于: 2011-07-12 12:13

只看該作者 | 小中大

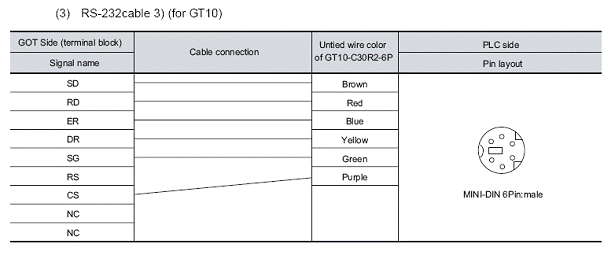

GOT...............................................................PLC
SD....................................................................1
RD....................................................................2
ER.....................................................................5
DR....................................................................6
SG.....................................................................3
