我是新人，剛剛開始自學PLC，在做書后習題的時候，遇到這樣一個問題：一臺電動機運轉20S后停止5S，重復如此動作5次，編寫程序。請問要如何讓其自動運行5次呢？我自己編寫了一點程序，但實現不了5S停止后，電動機又自動運行20S啊，請各位大俠指點迷津。
我發現我現在在編寫一些很簡單的程序的時候，有的時候自己也發現編寫的不是很簡潔，各位有什么好的建議嗎？

kao2012

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 80 個
工控威望: 194 點
下載積分: 5583 分
在線時間: 50(小時)
注冊時間: 2012-06-03
最后登錄: 2013-08-05
查看kao2012的主題 / 回貼

1樓發表于: 2012-10-26 07:59

只看該作者 | 小中大

你只要在20S結束後帶一個計數器C(5次
在卡C的B接點便可

chen20302

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 22 個
工控威望: 149 點
下載積分: 11410 分
在線時間: 55(小時)
注冊時間: 2011-12-14
最后登錄: 2024-11-07
查看chen20302的主題 / 回貼

2樓發表于: 2012-10-26 08:50

只看該作者 | 小中大

我想到了，昨晚沒想出來，今天一大早想出來了，謝謝

qq564226396

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 11 個
工控威望: 132 點
下載積分: 557 分
在線時間: 8(小時)
注冊時間: 2012-09-30
最后登錄: 2014-09-18
查看qq564226396的主題 / 回貼

3樓發表于: 2012-10-27 21:32

只看該作者 | 小中大

用next

z3393930

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 17 個
工控威望: 127 點
下載積分: 1656 分
在線時間: 18(小時)
注冊時間: 2012-08-09
最后登錄: 2021-07-19
查看z3393930的主題 / 回貼

4樓發表于: 2012-10-30 10:21

只看該作者 | 小中大

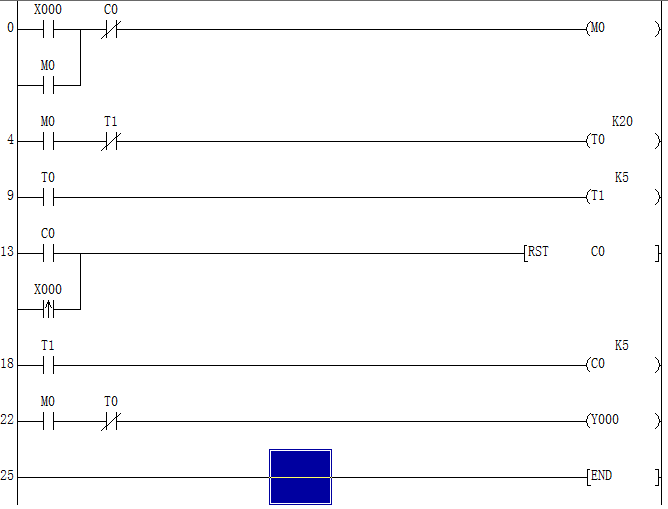

圖片：

隨便看看。

hueiyi

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 144 點
下載積分: 648 分
在線時間: 11(小時)
注冊時間: 2012-09-07
最后登錄: 2013-04-25
查看hueiyi的主題 / 回貼

5樓發表于: 2012-10-30 16:18

只看該作者 | 小中大

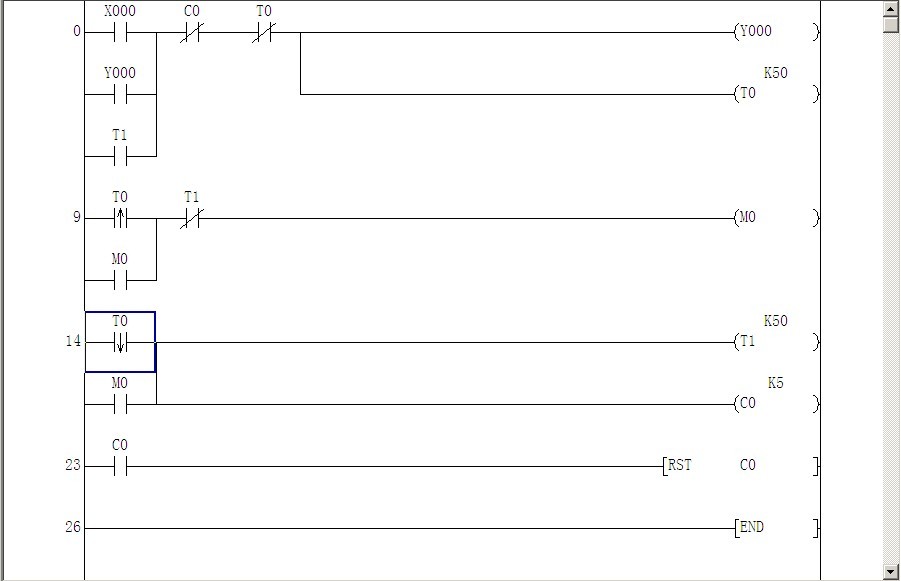

5樓的 LD   C0    RST    C0 這這個地方有點看不懂？望指教。
LD   X0        LDI  C0   SET   Y0
OR  T1                 OUT  T0  K20
                              OUT C0  K5
LD   T0                  RST  Y0
                               OUT T1   K5
