樓主  發表于: 2012-11-05 16:01

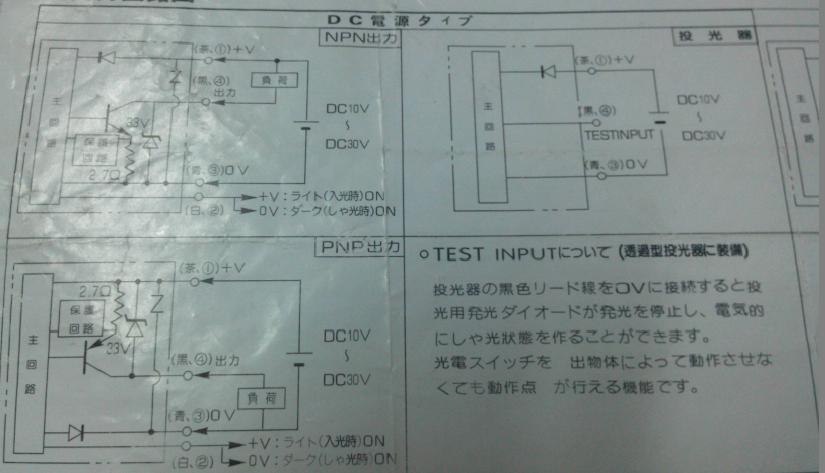

圖片：
那位師傅幫我解釋一下這條白線（+0  0）是什么意思，到底該怎么用。我看在我們這邊的都和0接在一起。還有(黑）TESTINPUT是什么意思。
ukqbso
勇氣  源于  自信
級別: 網絡英雄
精華主題: 0
發帖數量: 273 個
工控威望: 6926 點
下載積分: 2977 分
在線時間: 383(小時)
注冊時間: 2011-04-26
最后登錄: 2025-06-06
查看ukqbso的 主題 / 回貼
1樓  發表于: 2012-11-05 21:11
+0V 0V 應該是電源端正電壓和負電壓的意思~日文不懂，但從左下那個圖估計（白、2）應該是個電源輔助輸出，它如接直流負載應可與電源負端組成回路。test  input   測試 輸入
我 不 溫 柔 但 是 我 很 丑
82816320
級別: 探索解密
精華主題: 0
發帖數量: 42 個
工控威望: 162 點
下載積分: 939 分
在線時間: 40(小時)
注冊時間: 2011-08-10
最后登錄: 2014-03-20
查看82816320的 主題 / 回貼
2樓  發表于: 2012-11-06 14:38
+0V 0V 應該是電源端正電壓和負電壓，test  input   不接直接用絕緣膠布包起來就可以了啊
651290365
級別: 略有小成
精華主題: 0
發帖數量: 120 個
工控威望: 261 點
下載積分: 4691 分
在線時間: 65(小時)
注冊時間: 2012-10-18
最后登錄: 2024-04-07
查看651290365的 主題 / 回貼
3樓  發表于: 2012-11-06 15:47
PNP接法和NPN接法
651290365
級別: 略有小成
精華主題: 0
發帖數量: 120 個
工控威望: 261 點
下載積分: 4691 分
在線時間: 65(小時)
注冊時間: 2012-10-18
最后登錄: 2024-04-07
查看651290365的 主題 / 回貼
4樓  發表于: 2012-11-06 15:49
茶色線是接24V，黑色接信號線，藍色接零線，一根可以不接
superandy
級別: 工控俠客
精華主題: 0
發帖數量: 266 個
工控威望: 3115 點
下載積分: 27049 分
在線時間: 308(小時)
注冊時間: 2010-01-19
最后登錄: 2025-07-12
查看superandy的 主題 / 回貼
5樓  發表于: 2012-11-06 15:56
白線接+V時有光照射時輸出。接0V時擋光時輸出，(黑）TESTINPUT是當黑線接0V時發光二極管停止發光。
shenyijin
中級電工
級別: 家園常客
精華主題: 0
發帖數量: 571 個
工控威望: 787 點
下載積分: 1269 分
在線時間: 174(小時)
注冊時間: 2011-04-15
最后登錄: 2014-12-20
查看shenyijin的 主題 / 回貼
6樓  發表于: 2012-11-06 19:56
同意五樓的觀點啊
汪之生
級別: 略有小成
精華主題: 0
發帖數量: 301 個
工控威望: 408 點
下載積分: 1410 分
在線時間: 120(小時)
注冊時間: 2010-04-07
最后登錄: 2023-10-10
查看汪之生的 主題 / 回貼
7樓  發表于: 2012-11-06 20:03
不太懂，+0V應該是參考電位吧。TESTINPUT是測試信號線
協手闖天下
級別: 工控俠客
精華主題: 0
發帖數量: 264 個
工控威望: 2333 點
下載積分: 2913 分
在線時間: 136(小時)
注冊時間: 2011-12-03
最后登錄: 2025-07-04
查看協手闖天下的 主題 / 回貼
8樓  發表于: 2012-11-06 20:14
好像是一個擋到有輸出，一個沒有擋到時有輸出吧
zczc777
陽光總在風雨后，烏云上有睛空！珍惜所有的感動每一份希望在你手
級別: 家園常客
精華主題: 0
發帖數量: 440 個
工控威望: 593 點
下載積分: 1478 分
在線時間: 238(小時)
注冊時間: 2008-10-25
最后登錄: 2025-03-10
查看zczc777的 主題 / 回貼
9樓  發表于: 2012-11-06 20:22
圖片不清楚
caowen326
級別: 探索解密
精華主題: 0
發帖數量: 13 個
工控威望: 104 點
下載積分: 480 分
在線時間: 46(小時)
注冊時間: 2010-09-15
最后登錄: 2024-11-26
查看caowen326的 主題 / 回貼
10樓  發表于: 2012-11-07 10:29
同意五樓兄弟看法！
tkggtdkjpl
工欲善其事，必先利其器！
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3460 個
工控威望: 20999 點
下載積分: 35133 分
在線時間: 1811(小時)
注冊時間: 2010-01-03
最后登錄: 2025-07-19
查看tkggtdkjpl的 主題 / 回貼
11樓  發表于: 2012-11-07 14:11
五樓正解!
自動化單機，生產線，項目編程調試！
