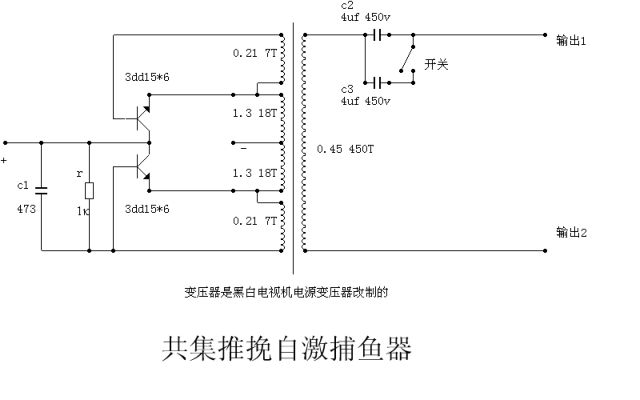

如題：大家看看這個電路合理嗎？功率怎么樣？電阻與電容分別有什么作用？分析分析看。我有點菜，不太懂。謝謝！

自已頂一個

扣魚機,不錯的.左邊的電阻和電容啟動用.右邊的可以這么理解:升壓+限流.

看圖紙，右邊是升壓電路，通過開關進行放電，左邊容阻是充電限流的，每次放電，充電有時間間隔的時間，充電電位滿足后，三極管自激，給升壓變壓器初級供電

此電路還可以改進嗎？比如如何提高放電電流與功率？變壓器主面有什么改進的地方？歡迎討論，謝謝！

個人感覺這個電路缺少啟動激勵線路，在推挽三極管中的如何一組中加啟動推挽電路，因為剛開始啟動時會出現欠激勵的現象。

引用

引用第5樓wwcwwc于2013-09-16 09:08發表的  :
個人感覺這個電路缺少啟動激勵線路，在推挽三極管中的如何一組中加啟動推挽電路，因為剛開始啟動時會出現欠激勵的現象。

小弟覺得一放進水里就啟動了，干嘛還要加一個開關跟一支電容？？？LZ怎么看？？是我的錯了嗎？

就是么，一個開關去并聯一個電容，有啥用？ 容量大一點？
而且感覺輸入電路有問題
輸出也有問題。

引用

引用第7樓meipingboy于2013-09-16 19:31發表的  :
就是么，一個開關去并聯一個電容，有啥用？ 容量大一點？
而且感覺輸入電路有問題
輸出也有問題。

此兄弟正解！又沒有開關作用，在干啥！
會不會正常我懷疑！

電路合理，實用性有限，看開關變壓器的初、次級線圈直徑，功率約100W左右，r是開關電源的啟動電阻，啟動開關管3DD15，并聯到到r上的電容是技術性元件，作用是：開機瞬間由于電容充電最大，使三極管3DD15啟動更快一些，此元件可要可不要，高壓輸出上的電容C2、C3是升壓作用，開關電源輸出的是正負不斷變化的方波，經電容充放電之后，輸出變成了峰值更高的鋸齒波，開關是高壓輸出檔位，接通時為高壓檔，不接通時為低壓檔。

這個電路人家帶二個200W的白熾燈發白。超亮、哪里會只有100W，絕對不可能。

按照前面3DD15電流算,5*6=30A,依照12V的電壓,則最多360W.并且依照功率的80%算,能做到300W不錯了.
