樓主發表于: 2017-03-11 17:33

只看樓主 | 小中大

圖片：

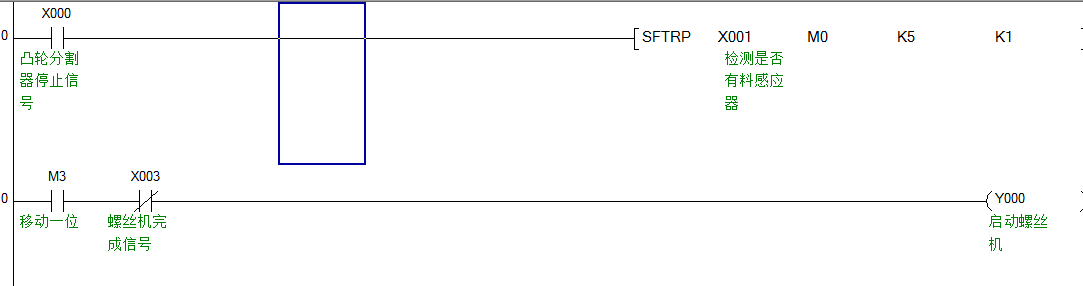

利用一個圓盤（普通電機加凸輪分割器），分六等份，現在工位一檢測是否有料，利用感應器x1,工位二進行打螺絲，其余工位均可上料，分割器裝一接近開關（停止時有信號），現在利用SFTR 指令進行移位操作，但是若是一直有料，m3一直接通，麻煩賜教

lin10663

Ivan

級別: VIP會員

精華主題: 0
發帖數量: 3914 個
工控威望: 4369 點
下載積分: 147336 分
在線時間: 6753(小時)
注冊時間: 2016-10-23
最后登錄: 2025-09-04
查看lin10663的主題 / 回貼

1樓發表于: 2017-03-11 19:13

只看該作者 | 小中大

你那程式只有五站
若x0一直ON OFF M0-M4是取決於X1是否有料而移位暫存
SFTR 是M4開始算起

你說的理解但是你考慮一下一直有料的情況下 m4-m0 一直接通的

努力~學習
QQ:1796367739 VX:IVAN10663

zhengf1989

級別: 略有小成

精華主題: 0
發帖數量: 142 個
工控威望: 273 點
下載積分: 686 分
在線時間: 488(小時)
注冊時間: 2012-11-28
最后登錄: 2025-06-12
查看zhengf1989的主題 / 回貼

2樓發表于: 2017-03-11 21:14

只看該作者 | 小中大

每個工位動作時，圓盤應該是在停止位置靜止的，y0的線圈前面應該有很多條件

lin10663

Ivan

級別: VIP會員

精華主題: 0
發帖數量: 3914 個
工控威望: 4369 點
下載積分: 147336 分
在線時間: 6753(小時)
注冊時間: 2016-10-23
最后登錄: 2025-09-04
查看lin10663的主題 / 回貼

3樓發表于: 2017-03-12 07:31

只看該作者 | 小中大

你說的理解但是你考慮一下一直有料的情況下 m4-m0 一直接通的

也料當然一直動作x1沒ON 而X0一直ON/OFF就繼續移位代表M4-M0
直到五次結束
