電氣從業者
級別: 家園常客
精華主題: 0
發帖數量: 519 個
工控威望: 611 點
下載積分: 634 分
在線時間: 1766(小時)
注冊時間: 2010-03-19
最后登錄: 2025-08-28
查看電氣從業者的 主題 / 回貼
樓主  發表于: 2017-09-04 13:24
三菱O系列PLC怎么實現4個輸出點分別控制8個繼電器，8個繼電器要分別能實現開和關。師傅們用CD4028可以實現嗎？
[ 此帖被我不是老板在2017-09-04 13:42重新編輯 ]
jxz123130
級別: 探索解密
精華主題: 0
發帖數量: 17 個
工控威望: 144 點
下載積分: 1321 分
在線時間: 7(小時)
注冊時間: 2017-08-25
最后登錄: 2021-12-31
查看jxz123130的 主題 / 回貼
1樓  發表于: 2017-09-04 13:28
巧婦難為無米之炊！
jeffwang2011
千里獨行客
級別: 網絡英雄
精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的 主題 / 回貼
2樓  發表于: 2017-09-04 14:10
74HC138   3-to-8 line decoder/demultiplexer; inverting就可以。。。

74HC138_NXP_2012.pdf (212 K) 下载次数:99
本帖最近評分記錄：
  • 下載積分:+2(li051005) 熱心助人！
    jeffwang2011
    千里獨行客
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1068 個
    工控威望: 6061 點
    下載積分: 2034 分
    在線時間: 988(小時)
    注冊時間: 2015-02-28
    最后登錄: 2021-11-02
    查看jeffwang2011的 主題 / 回貼
    3樓  發表于: 2017-09-04 14:18
    不過74HC138的電壓是5V的，要用24V估計還要加光耦隔離一下。。。
    daiz63
    級別: 家園常客
    精華主題: 0
    發帖數量: 101 個
    工控威望: 687 點
    下載積分: 1681 分
    在線時間: 84(小時)
    注冊時間: 2017-03-15
    最后登錄: 2021-06-13
    查看daiz63的 主題 / 回貼
    4樓  發表于: 2017-09-04 14:31
    4個控制點按理最多可以有16種輸出狀態，
    八個繼電器也是16種狀態，
    因此用梯度可以控制。
    daiz@yaskawa.com.cn
    daiz63
    級別: 家園常客
    精華主題: 0
    發帖數量: 101 個
    工控威望: 687 點
    下載積分: 1681 分
    在線時間: 84(小時)
    注冊時間: 2017-03-15
    最后登錄: 2021-06-13
    查看daiz63的 主題 / 回貼
    5樓  發表于: 2017-09-04 14:33
    八個繼電器只能是組合，排列的話就不夠了
    daiz@yaskawa.com.cn
    abcde12345
    abcde12345
    級別: 論壇先鋒
    精華主題: 1 篇
    發帖數量: 221 個
    工控威望: 1268 點
    下載積分: 11149 分
    在線時間: 320(小時)
    注冊時間: 2012-10-09
    最后登錄: 2025-08-27
    查看abcde12345的 主題 / 回貼
    6樓  發表于: 2017-09-04 14:37

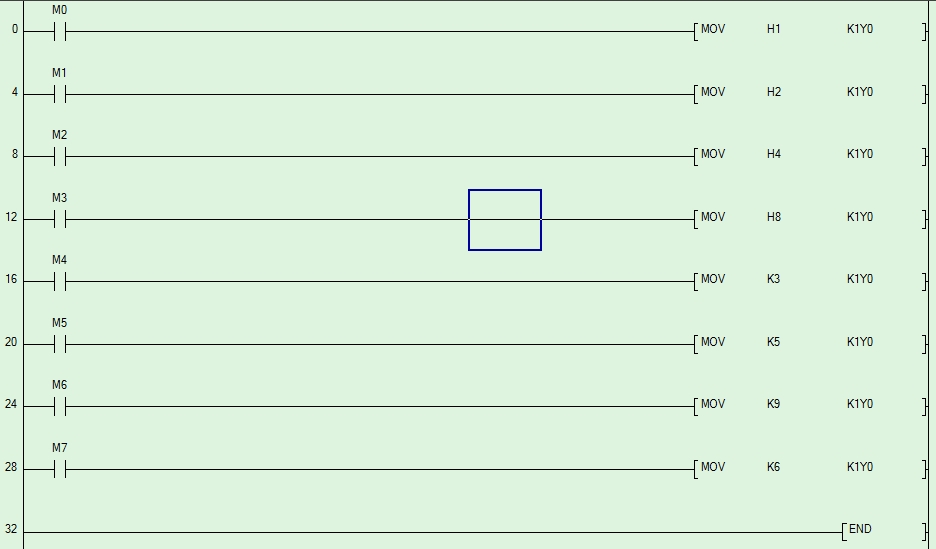

    不知道這樣行不行
    sanlihu
    吉圓
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1217 個
    工控威望: 1763 點
    下載積分: 7608 分
    在線時間: 587(小時)
    注冊時間: 2012-08-31
    最后登錄: 2025-08-23
    查看sanlihu的 主題 / 回貼
    7樓  發表于: 2017-09-04 15:39
    利用四個輸出點組合成16種狀態，去控制8個繼電器是可能的
    吉圓電氣 QQ751673698
    lyntechme
    虛心做人，踏實做事
    級別: 家園常客
    精華主題: 0
    發帖數量: 561 個
    工控威望: 709 點
    下載積分: 12711 分
    在線時間: 256(小時)
    注冊時間: 2012-03-31
    最后登錄: 2023-06-04
    查看lyntechme的 主題 / 回貼
    8樓  發表于: 2017-09-04 21:04
    74HC138 , 這個要查下手冊

    何啟海
    級別: 略有小成
    精華主題: 0
    發帖數量: 262 個
    工控威望: 383 點
    下載積分: 1366 分
    在線時間: 143(小時)
    注冊時間: 2017-02-20
    最后登錄: 2025-08-23
    查看何啟海的 主題 / 回貼
    9樓  發表于: 2017-09-04 22:00
    有倒騰這高科技的時間都買好模塊了，選擇Q系列基本上都說中大型設備了。這樣的設備不差錢。
    langui
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1624 個
    工控威望: 1846 點
    下載積分: 6434 分
    在線時間: 720(小時)
    注冊時間: 2014-06-16
    最后登錄: 2025-08-15
    查看langui的 主題 / 回貼
    10樓  發表于: 2017-09-05 08:14
    引用
    引用第5樓daiz63于2017-09-04 14:31發表的  :
    4個控制點按理最多可以有16種輸出狀態，
    八個繼電器也是16種狀態，
    因此用梯度可以控制。

    4個控制點也就8個狀態，8個繼電器可以達128個狀態，你自己看看編碼和解碼就知道了。
    langui
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1624 個
    工控威望: 1846 點
    下載積分: 6434 分
    在線時間: 720(小時)
    注冊時間: 2014-06-16
    最后登錄: 2025-08-15
    查看langui的 主題 / 回貼
    11樓  發表于: 2017-09-05 08:16
    74HC138可以實現。
