雙手很單純
級別: 正式會員
精華主題: 0
發帖數量: 16 個
工控威望: 69 點
下載積分: 298 分
在線時間: 23(小時)
注冊時間: 2018-03-19
最后登錄: 2021-10-12
查看雙手很單純的 主題 / 回貼
樓主  發表于: 2018-03-19 18:43

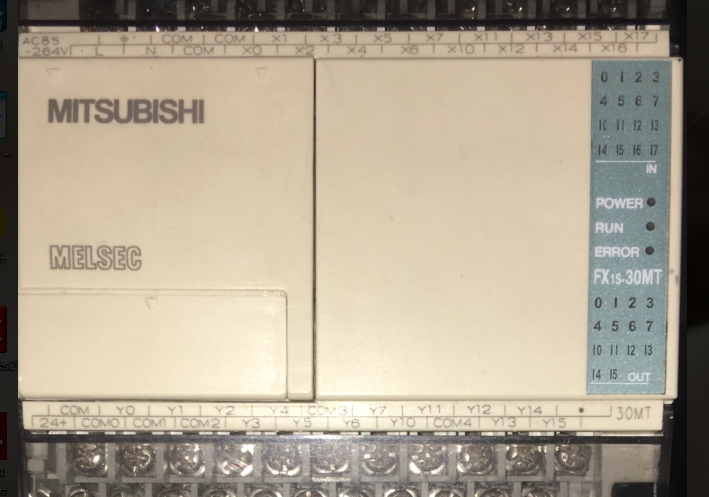

圖片：
各位大哥。 我是剛接觸PLC的新人。要是在晶體管輸出PLC的 X1點接個開關，應該接到哪些點上？。 在Y1點接個信號燈，應該接到哪些點上？。還要接外部的24V電嗎 ？ 希望各位大哥千萬別用太專業的術語，我看不懂的
雙手很單純
級別: 正式會員
精華主題: 0
發帖數量: 16 個
工控威望: 69 點
下載積分: 298 分
在線時間: 23(小時)
注冊時間: 2018-03-19
最后登錄: 2021-10-12
查看雙手很單純的 主題 / 回貼
1樓  發表于: 2018-03-19 19:01
各位大哥 幫幫忙啊
老兔子
級別: 家園常客
精華主題: 0
發帖數量: 672 個
工控威望: 813 點
下載積分: 6717 分
在線時間: 512(小時)
注冊時間: 2008-06-27
最后登錄: 2025-02-13
查看老兔子的 主題 / 回貼
2樓  發表于: 2018-03-19 19:30
為什么不找相應的手冊和書籍看看呢？

既然是新手，不會只想知道這么一點點簡單的基礎知識吧？！
樓主留言：
真誠感謝！
雙手很單純
級別: 正式會員
精華主題: 0
發帖數量: 16 個
工控威望: 69 點
下載積分: 298 分
在線時間: 23(小時)
注冊時間: 2018-03-19
最后登錄: 2021-10-12
查看雙手很單純的 主題 / 回貼
3樓  發表于: 2018-03-19 20:07
謝謝指導
wo0712
想飛的鳥，不放棄總能翱翔
級別: 略有小成
精華主題: 0
發帖數量: 253 個
工控威望: 461 點
下載積分: 7516 分
在線時間: 264(小時)
注冊時間: 2015-04-29
最后登錄: 2025-02-14
查看wo0712的 主題 / 回貼
4樓  發表于: 2018-03-19 20:10

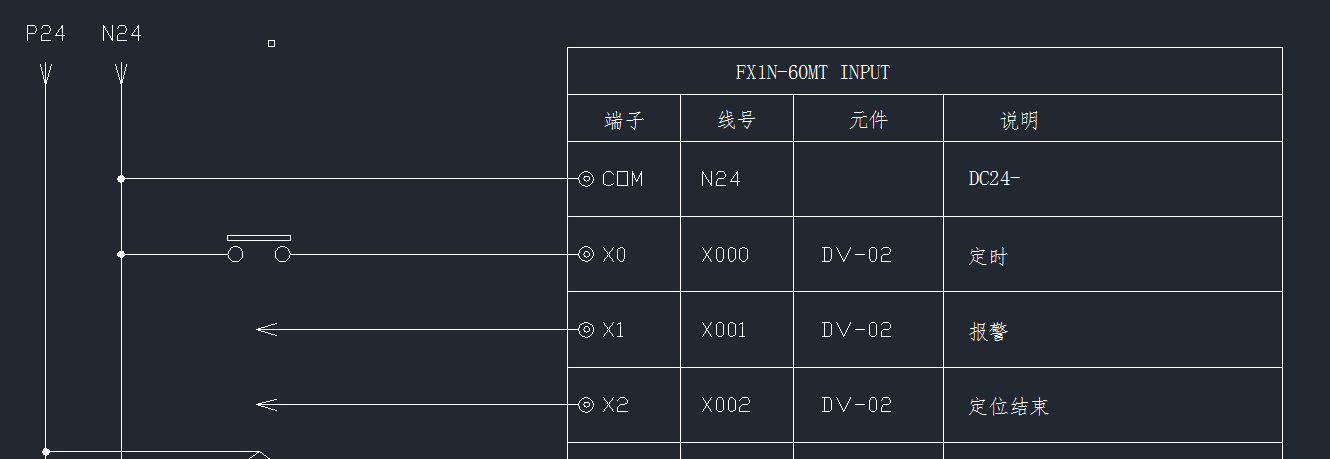

圖片：

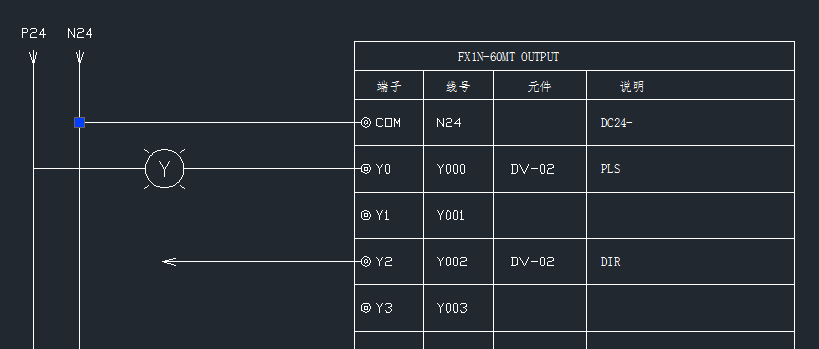

圖片：
只能幫到這里了
樓主留言：
萬分感謝
本帖最近評分記錄：
  • 下載積分:+1(bruce2020) 熱心助人！
    kcai_fly
    級別: 略有小成
    精華主題: 0
    發帖數量: 174 個
    工控威望: 268 點
    下載積分: 2674 分
    在線時間: 140(小時)
    注冊時間: 2018-01-26
    最后登錄: 2023-10-27
    查看kcai_fly的 主題 / 回貼
    5樓  發表于: 2018-03-21 10:00
    到站內下載FX1S的硬件手冊，里面有輸入接線和輸出接線說明，對照實物應該不難懂！
    樓主留言：
    熱心助人！謝謝
    一步一腳印
    級別: 探索解密
    精華主題: 0
    發帖數量: 27 個
    工控威望: 111 點
    下載積分: 804 分
    在線時間: 28(小時)
    注冊時間: 2018-03-08
    最后登錄: 2022-03-28
    查看一步一腳印的 主題 / 回貼
    6樓  發表于: 2018-03-21 15:04
    說白了 ，就是要形成一個回路
    樓主留言：
    我不懂的這 這個PLC內置的
    24- 在哪里 上面只有個24+  �，F在明白了  這個PLC的24- 就是COM點
    cad2015
    級別: 探索解密
    精華主題: 0
    發帖數量: 15 個
    工控威望: 103 點
    下載積分: 4515 分
    在線時間: 26(小時)
    注冊時間: 2015-07-07
    最后登錄: 2019-05-30
    查看cad2015的 主題 / 回貼
    7樓  發表于: 2018-10-17 21:58
    這個型號的PLC是晶體管 輸出漏型 NPN 負控  也就是說  是24V的負極做輸出控制電壓  輸入開關只要接COM和你想輸入控制的X幾那個點接在一起就可以  如果是接近開關 光電開關 磁性開關  編碼器 等等要接輸入的 就要接好24V在把輸出信號接在X端口就可以  前提要注意是NPN漏型 大部分是漏型 也有小部分源型正極控制的PNP輸出 這個確定好就可以了   輸出MT的 有脈沖的一般是晶體管漏型的負極控24V正極做公共端  負極控制輸出 要是MR的繼電器輸出就隨便了看你設計要求了
