  2軸伺服控制（AD75-P2）壓著焊接機 （ 帶人機  有詳細注釋多點定位控制）
我也發一個程序。希望也加精。
用的是A系列的PLC及定位模塊MR-J2S驅動器，三菱的馬達。大約5000多步程序。
PLC.rar (22 K) 下载次数:3432
GOT人機.rar (55 K) 下载次数:3100
背壓和下壓控制氣路圖.rar (30 K) 下载次数:2925
servo

背壓和下壓控制氣路圖.rar (30 K) 下载次数:2925
  servo

電路圖也是有。我們這里有30多臺這樣的機器。加熱部分是發脈波的。溫度很穩定的。加熱器是美國的科技。主要是焊接FPC與玻璃。也就是LCM模組工程。速度快。脈沖加熱省電。調試也快。馬達的接線圖也有。馬達可以設定軟極限。等我整理出馬達的接線圖再發。

沒人看。我自己頂。哈哈

這個機臺的電路圖不復雜。等畫好CAD的伺服馬達的接線圖再與各位分享。

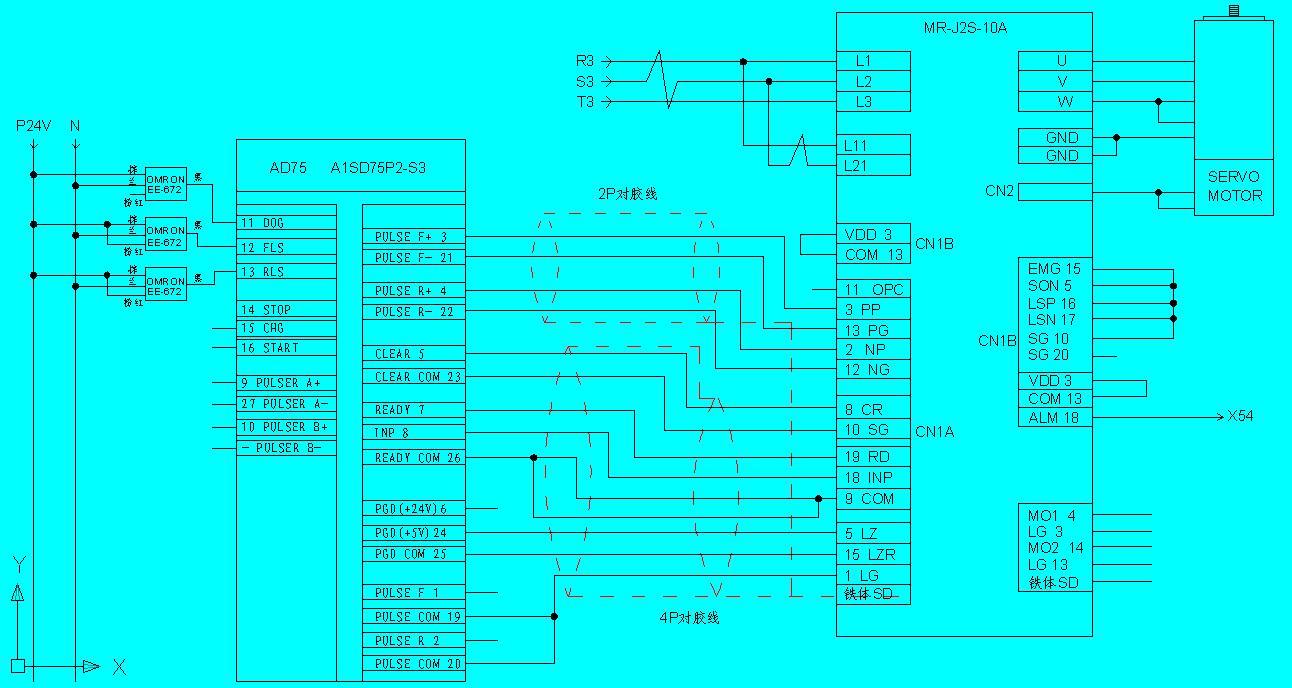

剛畫好的。很久沒有畫圖了。爛！
電路圖

mr-j2s.rar (126 K) 下载次数:298

昨天已經上傳了馬達的電路圖

有點難看得懂。但是絕對是個好例子。19樓有電路圖

lai ba  wu gao

具體是F930還是F940？已經有點模糊了。但是有一點是可以肯定的。那是手持式的人機。我看這個程序看了很長的時間。才看明白一部分。現在如果用q系列的來編。應該不會有那么復雜了。尤其是用QD-75M2定位模塊。我覺得這個例子還是可以的。臺灣人編的程序。后來被同事改了一些。現在，設置QD75那些軸的參數時。都是用軟件來設置了。然后再傳到PLC里。監控起來也方便的。不會象這個程序這樣麻煩。一個個輸入。程序長了。還影響plc的速度的。尤其是有很多軸時。更應該精簡程序。維持在8000步以內為好。搞伺服的。都是用快的cpu的。我見用fx2n+1PG的定位也還算可以的。搞兩個軸的。有的程序很那看懂。也是沒有辦法的。多謝各位支持。

19樓有馬達和驅動器的接線圖。

是三菱的。可以打開的。也許需要轉換一下。A9GOTP格式的。

引用

引用第60樓smart11111于2009-08-30 21:53發表的  :
樓主辛苦！你發的是模組哪種機器！希望能將電路圖完整的傳上來！

FFC及FPC與PCB壓焊的。下壓是汽缸控制的。有背壓和下壓壓力可調節的。其實電路圖不復雜。
