工控人家園 三菱工控論壇 寄存器內值通過兩位七段顯示

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

樓主發表于: 2012-11-14 07:22

只看樓主 | 小中大

圖片：

通過兩位七段顯示，可以顯示寄存器內的值，寄存器內的值變化，顯示也隨之變化，可顯示00-F9（十進制159），F為高位（Y10-Y17），9為低位（Y0-Y7）。

附件：

寄存器值兩位七段顯示.rar (11 K) 下載次數:34
網站提示: 請不要用迅雷下載附件，容易出錯

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

1樓發表于: 2012-11-14 07:28

只看該作者 | 小中大

改變D0的值就可以了，只要給D0一個值，就可以通過兩位七段顯示器顯示出來。因為只有兩位顯示器，所以D0的有效值范圍：00-F1（00-159，F表示十六進制15）

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

2樓發表于: 2012-11-14 08:12

只看該作者 | 小中大

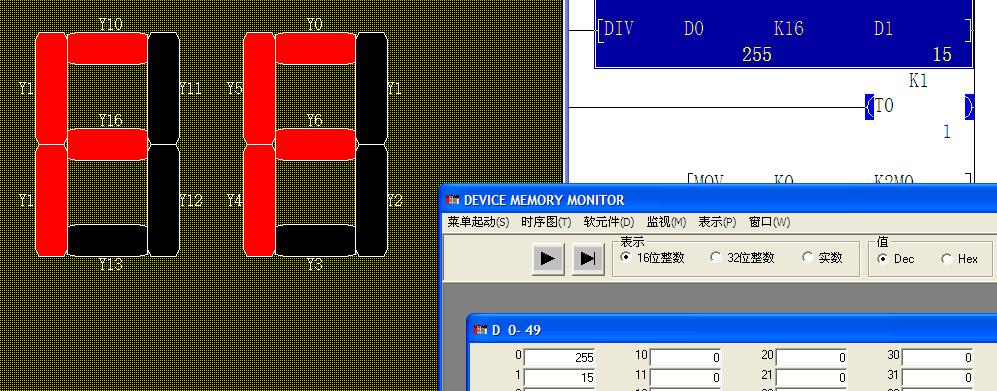

圖片：

把除法指令中的K10換成K16，就可以顯示十六進制00-FF（十進制00-255）。
