樓主發表于: 2017-07-20 10:31

只看樓主 | 小中大

圖片：

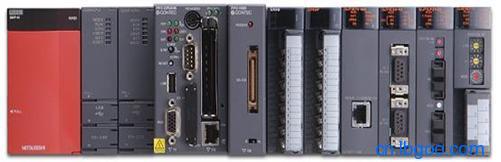

大神們幫忙看看這些都是些啥模塊！！

pybsgaip

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 177 個
工控威望: 2153 點
下載積分: 15665 分
在線時間: 831(小時)
注冊時間: 2015-10-10
最后登錄: 2023-08-11
查看pybsgaip的主題 / 回貼

1樓發表于: 2017-07-20 10:35

只看該作者 | 小中大

電源 CPU CPU 不知道不知道邊上應該是模擬量輸入或者是 16點的輸入邊上應該是模擬量或者是 16點的輸出再過來就是QJ71E71 再過來 QJ71C24-R2 再過來應該是QJ71LP21-25 再過來應該是QJ61BT11N 請教一下大家兩個不知道的是啥模塊一張圖片，看到的只是做一下了解雖沒接觸認識也行哈

jeffwang2011

千里獨行客

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的主題 / 回貼

2樓發表于: 2017-07-20 10:57

只看該作者 | 小中大

這么小個圖，要是能看得出是個什么模塊，那就是神仙了。。。

估計也只能靠猜的。。。

pybsgaip

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 177 個
工控威望: 2153 點
下載積分: 15665 分
在線時間: 831(小時)
注冊時間: 2015-10-10
最后登錄: 2023-08-11
查看pybsgaip的主題 / 回貼

3樓發表于: 2017-07-20 11:03

只看該作者 | 小中大

這個就看平時的功底了估計站長見多識廣應該能認出來

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2851 個
工控威望: 3623 點
下載積分: 3529 分
在線時間: 3816(小時)
注冊時間: 2007-11-04
最后登錄: 2025-02-10
查看tingfenghu的主題 / 回貼

4樓發表于: 2017-07-20 11:47

只看該作者 | 小中大

1，電源模塊
2，cpu模塊，大概Q02HCPU系列
3，同上
4，電腦CPU，contec生產，三菱收購的子公司
5，和電腦cpu配套，連接硬盤的模塊，通過數據線連接IDE硬盤。
6，16點輸入
7，16點輸出
8，以太網
9，雙串口
10，光纖環網，
11，C24，串口，422，485
詳細型號懶得找。
基本上都見過實物。

[ 此帖被tingfenghu在2017-07-20 11:56重新編輯 ]

本帖最近評分記錄：

下載積分:+2(勤工儉學) 老司機

下載積分:+5(libin520) 熱心助人！
