hong0618
早上好，各位
級別: 探索解密
精華主題: 0
發帖數量: 110 個
工控威望: 198 點
下載積分: 1298 分
在線時間: 79(小時)
注冊時間: 2018-05-28
最后登錄: 2025-06-27
查看hong0618的 主題 / 回貼
樓主  發表于: 2018-06-28 11:07

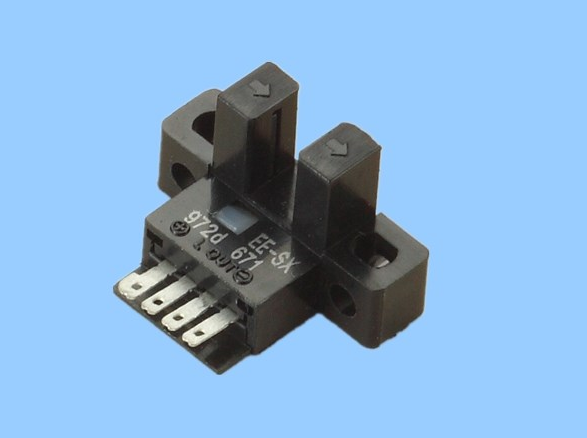

例如EE-SX671接松下伺服極限POT NOT，怎么搞？
小姐姐騷啊
汪傳福
苦逼的工控人！非標機械設計開發！！電話13689531809
級別: 工控俠客
精華主題: 0
發帖數量: 626 個
工控威望: 2514 點
下載積分: 704 分
在線時間: 168(小時)
注冊時間: 2017-03-24
最后登錄: 2024-01-13
查看汪傳福的 主題 / 回貼
1樓  發表于: 2018-06-28 11:09
好好看一下松下的說明書吧
hong0618
早上好，各位
級別: 探索解密
精華主題: 0
發帖數量: 110 個
工控威望: 198 點
下載積分: 1298 分
在線時間: 79(小時)
注冊時間: 2018-05-28
最后登錄: 2025-06-27
查看hong0618的 主題 / 回貼
2樓  發表于: 2018-06-28 11:11
引用
引用第1樓汪傳福于2018-06-28 11:09發表的  :
好好看一下松下的說明書吧

能不能來點實際的，這句誰都會啊
小姐姐騷啊
lzmtxp99
級別: 家園常客
精華主題: 0
發帖數量: 503 個
工控威望: 720 點
下載積分: 1893 分
在線時間: 531(小時)
注冊時間: 2010-12-16
最后登錄: 2025-07-09
查看lzmtxp99的 主題 / 回貼
3樓  發表于: 2018-06-28 11:27
伺服說明書上不是有關于接線的嗎？你都不看說明書的嘛
hong0618
早上好，各位
級別: 探索解密
精華主題: 0
發帖數量: 110 個
工控威望: 198 點
下載積分: 1298 分
在線時間: 79(小時)
注冊時間: 2018-05-28
最后登錄: 2025-06-27
查看hong0618的 主題 / 回貼
4樓  發表于: 2018-06-28 11:38
引用
引用第3樓lzmtxp99于2018-06-28 11:27發表的  :
伺服說明書上不是有關于接線的嗎？你都不看說明書的嘛

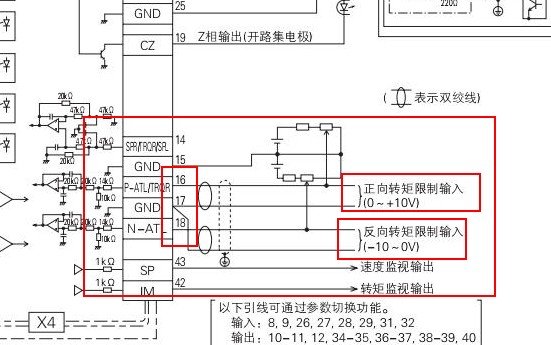

這不是看不懂嗎 16 17    或17  18是兩根線是接法。3根線指教下唄
小姐姐騷啊
nightblueblu
道阻且長，窮且益堅。
級別: 論壇先鋒
精華主題: 0
發帖數量: 1043 個
工控威望: 1866 點
下載積分: 299 分
在線時間: 1160(小時)
注冊時間: 2017-02-09
最后登錄: 2025-07-07
查看nightblueblu的 主題 / 回貼
5樓  發表于: 2018-06-28 11:44

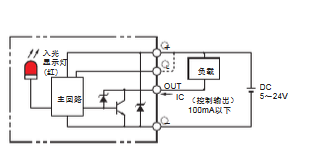

轉矩輸入的是0~10V電壓模擬信號，你這個671的光電是數字信號  ，既然都是用位置模式了，這個轉矩不用管，用光電接一下原點或者極限信號就行，至于三線光電怎么接，棕正藍負是電源線，黑色是信號線，PNP輸出型黑線高電平輸出，NPN輸出型黑線低電平輸出
Your happiness is everything.
hong0618
早上好，各位
級別: 探索解密
精華主題: 0
發帖數量: 110 個
工控威望: 198 點
下載積分: 1298 分
在線時間: 79(小時)
注冊時間: 2018-05-28
最后登錄: 2025-06-27
查看hong0618的 主題 / 回貼
6樓  發表于: 2018-06-28 11:53
引用
引用第5樓nightblueblu于2018-06-28 11:44發表的  :
轉矩輸入的是0~10V電壓模擬信號，你這個671的光電是數字信號  ，既然都是用位置模式了，這個轉矩不用管，用光電接一下原點或者極限信號就行，至于三線光電怎么接，棕正藍負是電源線，黑色是信號線，PNP輸出型黑線高電平輸出，NPN輸出型黑線低電平輸出

剛搞錯了，兩線的應該是41，8和41,9。之前用v-155現在換671或674。
小姐姐騷啊
hong0618
早上好，各位
級別: 探索解密
精華主題: 0
發帖數量: 110 個
工控威望: 198 點
下載積分: 1298 分
在線時間: 79(小時)
注冊時間: 2018-05-28
最后登錄: 2025-06-27
查看hong0618的 主題 / 回貼
7樓  發表于: 2018-06-28 14:49

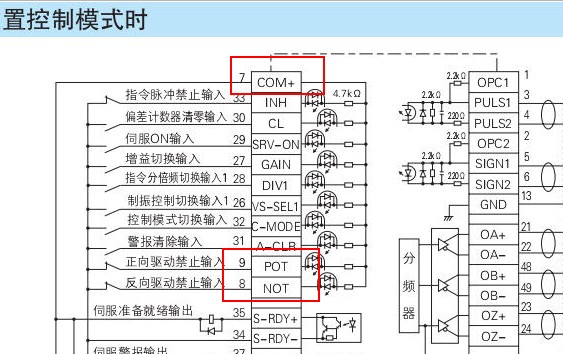

各位幫我分析一下 +與P24并在一起接41  -接N24  out接8  可行不？
小姐姐騷啊
lin10663
Ivan
級別: VIP會員

精華主題: 0
發帖數量: 3896 個
工控威望: 4351 點
下載積分: 145568 分
在線時間: 6709(小時)
注冊時間: 2016-10-23
最后登錄: 2025-07-10
查看lin10663的 主題 / 回貼
8樓  發表于: 2018-06-28 15:01

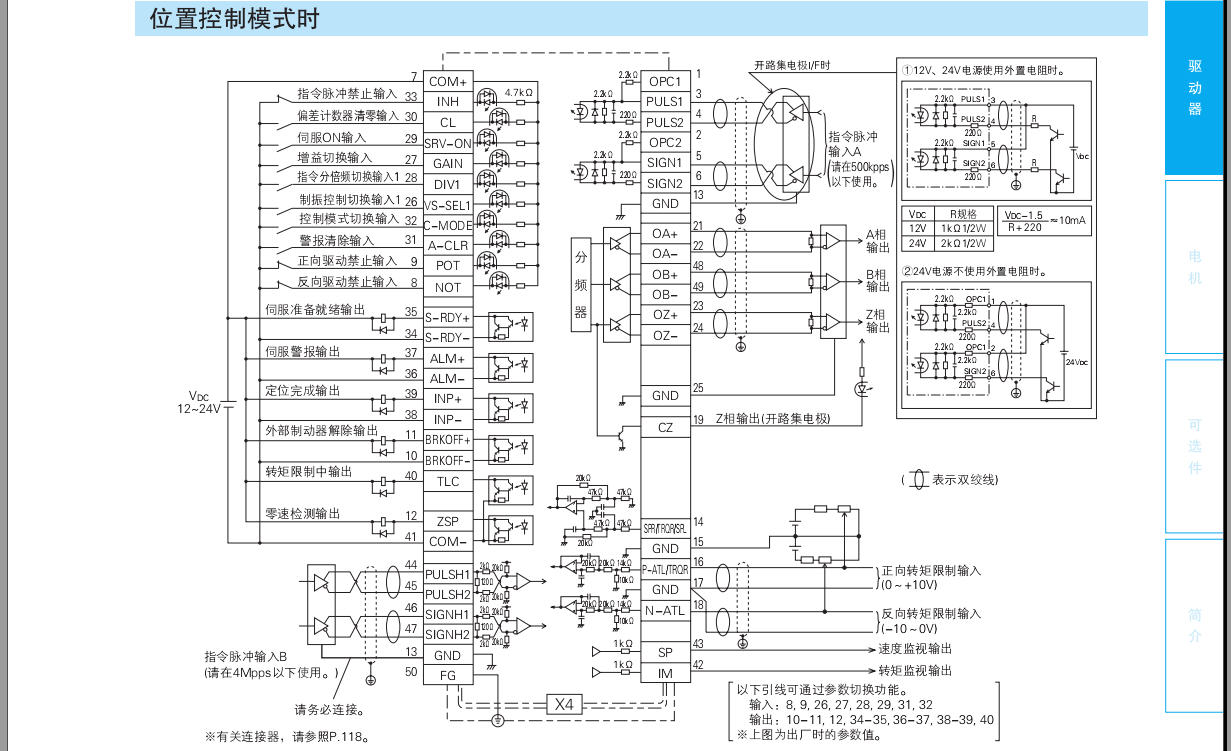

圖片：
圖片：
引用
引用樓主hong0618于2018-06-28 11:07發表的 3根線感應器接伺服怎么接 :
例如EE-SX671接松下伺服極限POT NOT，怎么搞？

問得跟圖不一樣
那就接 17>>>GND(OV) ~~~~16>>>最大+10V~~~~~~18最小-10V
努力~學習
QQ:1796367739    VX:IVAN10663
hong0618
早上好，各位
級別: 探索解密
精華主題: 0
發帖數量: 110 個
工控威望: 198 點
下載積分: 1298 分
在線時間: 79(小時)
注冊時間: 2018-05-28
最后登錄: 2025-06-27
查看hong0618的 主題 / 回貼
9樓  發表于: 2018-06-28 15:14
引用
引用第8樓lin10663于2018-06-28 15:01發表的  :

問得跟圖不一樣
那就接 17>>>GND(OV) ~~~~16>>>最大+10V~~~~~~18最小-10V

可能中間表達有誤，就是想用671感應到停止電機
小姐姐騷啊
愛心先生
級別: 探索解密
精華主題: 0
發帖數量: 29 個
工控威望: 121 點
下載積分: 3755 分
在線時間: 73(小時)
注冊時間: 2018-01-04
最后登錄: 2025-06-16
查看愛心先生的 主題 / 回貼
10樓  發表于: 2018-06-28 15:15
怕出問題走中間繼電器
而且就接線圖來看，這兩個功能使用內部電源，怕是外部供電的P24/N24沒辦法觸發，建議過中間繼電器
wangnaizhi
級別: 工控俠客
精華主題: 0
發帖數量: 1304 個
工控威望: 2010 點
下載積分: 2502 分
在線時間: 1034(小時)
注冊時間: 2015-08-31
最后登錄: 2025-07-09
查看wangnaizhi的 主題 / 回貼
11樓  發表于: 2018-06-28 15:18
把信號丟給PLC 讓PLC去處理 我一般都是怎么做的
  • «
